NGINX 教程：保护 Kubernetes 应用免受 SQL 注入

丹尼尔·波伦契奇

2022 年 3 月 22 日发布

本教程是将2022 年 3 月微服务中的概念付诸实践的四个教程之一： Kubernetes 网络：

是否想要有关使用 NGINX 实现更多 Kubernetes 网络用例的详细指导？下载我们的免费电子书《使用 NGINX 管理 Kubernetes 流量》：实用指南。

您在当地一家受欢迎的商店从事 IT 工作，该商店销售从枕头到自行车等各种商品。他们即将推出第一家网上商店，但他们请一位安全专家在网站公开之前对其进行渗透测试。不幸的是，安全专家发现了一个问题！在线商店容易受到SQL 注入攻击。安全专家能够利用该网站从您的数据库中获取敏感信息，包括用户名和密码。

您的团队来找您——Kubernetes 工程师——来拯救这一局面。幸运的是，您知道可以使用 Kubernetes 流量管理工具来缓解 SQL 注入（以及其他漏洞）。您已经部署了 Ingress 控制器来公开应用程序，并且在单一配置中，您能够确保漏洞不会被利用。现在，网上商店可以按时上线了。做得好！

实验室和教程概述

本博客是 2022 年 3 月微服务第 3 单元 – Kubernetes 中的微服务安全模式的附带实验室，演示了如何使用 NGINX 和 NGINX Ingress Controller 来阻止 SQL 注入。

要运行本教程，您需要一台具有以下配置的机器：

2 个或更多 CPU
2 GB 可用内存
20 GB 可用磁盘空间
互联网连接
容器或虚拟机管理器，例如 Docker、Hyperkit、Hyper-V、KVM、Parallels、Podman、VirtualBox 或 VMware Fusion/Workstation
minikube安装
安装Helm
允许您启动浏览器窗口的配置。如果不可能的话，您需要弄清楚如何通过浏览器获取相关服务。

为了充分利用实验室和教程，我们建议您在开始之前：

观看现场直播的概念概述
查看背景博客、网络研讨会和视频
观看该实验室的 16 分钟视频摘要：

&amp;amp;amp;amp;amp;amp;amp;amp;nbsp;

本教程使用了以下技术：

每个挑战的说明都包括用于配置应用程序的 YAML 文件的完整文本。您也可以从我们的GitHub repo复制文本。每个 YAML 文件的文本都附带有 GitHub 链接。

本教程包括四个挑战：

部署集群和易受攻击的应用程序
破解应用程序
使用 NGINX Sidecar 容器阻止某些请求
配置 NGINX Ingress Controller 来过滤请求

挑战1：部署集群和易受攻击的应用程序

在本次挑战中，您将部署一个 minikube 集群并安装 Podinfo作为存在安全漏洞的示例应用程序。

创建 Minikube 集群

部署一个minikube集群。几秒钟后，会出现一条消息确认部署成功。

$ minikube start
🏄  Done! kubectl is now configured to use "minikube" cluster and "default" namespace by default

安装有漏洞的应用程序

在这里，您将部署一个由两个微服务组成的简单电子商务应用程序：

MariaDB 数据库
连接数据库并检索数据的 PHP 微服务

执行以下步骤：

使用您选择的文本编辑器，创建一个名为1-app.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。

apiVersion: apps/v1 kind: Deployment
metadata:
  name: app
spec:
  selector:
    matchLabels:
      app: app
  template:
    metadata:
      labels:
        app: app
    spec:
      containers:
        - name: app
          image: f5devcentral/microservicesmarch:1.0.3
          ports:
            - containerPort: 80
          env:
            - name: MYSQL_USER
              value: dan
            - name: MYSQL_PASSWORD
              value: dan
            - name: MYSQL_DATABASE
              value: sqlitraining
            - name: DATABASE_HOSTNAME
              value: db.default.svc.cluster.local
---
apiVersion: v1
kind: Service
metadata:
  name: app
spec:
  ports:
    - port: 80
      targetPort: 80
      nodePort: 30001
  selector:
    app: app
  type: NodePort
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: db
spec:
  selector:
    matchLabels:
      app: db
  template:
    metadata:
      labels:
        app: db
    spec:
      containers:
        - name: db
          image: mariadb:10.3.32-focal
          ports:
            - containerPort: 3306
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: root
            - name: MYSQL_USER
              value: dan
            - name: MYSQL_PASSWORD
              value: dan
            - name: MYSQL_DATABASE
              value: sqlitraining

---
apiVersion: v1
kind: Service
metadata:
  name: db
spec:
  ports:
    - port: 3306
      targetPort: 3306
  selector:
    app: db

部署应用程序和 API：

$ kubectl apply -f 1-app.yaml deployment.apps/app created
service/app created
deployment.apps/db created
service/db created

确认 Podinfo pods 已部署，如STATUS列中的Running值所示。它们可能需要 30-40 秒才能完全部署，因此请等到两个 pod 的状态都变为“正在运行”后再继续下一步（根据需要重新发出命令）。
```
$ kubectl get podsNAME                  READY   STATUS    RESTARTS   AGE
app-d65d9b879-b65f2   1/1     Running   0          37s
db-7bbcdc75c-q2kt5    1/1     Running   0          37s
```

在浏览器中打开该应用程序：

$ minikube service app|-----------|------|-------------|--------------|
| NAMESPACE | NAME | TARGET PORT |     URL      |
|-----------|------|-------------|--------------|
| default   | app  |             | No node port |
|-----------|------|-------------|--------------|
😿  service default/app has no node port
🏃  Starting tunnel for service app.
|-----------|------|-------------|------------------------|
| NAMESPACE | NAME | TARGET PORT |          URL           |
|-----------|------|-------------|------------------------|
| default   | app  |             | http://127.0.0.1:55446 |
|-----------|------|-------------|------------------------|
🎉  Opening service default/app in default browser...

挑战2：破解应用程序

示例应用相当基础。它包括一个列出物品（例如枕头）的主页和一组包含描述和价格等详细信息的产品页面。数据存储在 MariaDB 数据库中。每次请求页面时，都会向数据库发出 SQL 查询。

对于主页，将检索数据库中的所有项目。
对于产品页面，通过 ID 获取产品。

当您打开枕头产品页面时，您可能会注意到 URL 以/product/1结尾。这1是产品的 ID。为防止将恶意代码直接插入 SQL 查询，最佳做法是在将请求转发到后端服务之前对用户输入进行清理。但是，如果应用程序配置不正确，并且在将输入插入到针对数据库的 SQL 查询之前没有对其进行转义，该怎么办？

漏洞 1

要了解应用程序是否正确地转义输入，请通过将 ID 更改为数据库中不存在的 ID 来运行一个简单的实验。

手动将 URL 中的最后一个元素从1到-1。错误消息无效的产品ID “-1”表示产品 ID 没有被转义 - 相反，字符串直接插入到查询中。除非您是黑客，否则这可不是什么好事！

假设数据库查询如下：

SELECT * FROM some_table WHERE id = "1"

要利用未转义输入导致的漏洞，请替换 1 和 -1” <恶意查询> -- // 例如：

后面的引号 ( " )-1完成第一个查询。
您可以在引号后添加自己的恶意查询。
-- //序列丢弃查询的其余部分。

例如，如果你将 URL 中的最后一个元素更改为‑1"或1-- // ，查询编译为：

SELECT * FROM some_table WHERE id = "-1" OR 1 -- //"
                                     --------------
                                     ^  injected  ^

这将从数据库中选择所有行，这在黑客攻击中很有用。要确定是否确实如此，请将 URL 结尾更改为‑1" 。生成的错误消息为您提供了有关数据库的更多有用信息：

Fatal error: Uncaught mysqli_sql_exception: You have an error in your SQL syntax; check the manual that corresponds to your MariaDB server version for the right syntax to use near '"-1""' at line 1 in /var/www/html/product.php:23 Stack trace: #0 /var/www/html/product.php(23): mysqli->query('SELECT * FROM p...') #1 {main} thrown in /var/www/html/product.php on line 23

现在，您可以开始操作注入的代码，尝试按 ID 对数据库结果进行排序：

-1" OR 1 ORDER BY id DESC -- //

结果是数据库中最后一项的产品页面。

漏洞2

强制数据库对结果进行排序很有趣，但如果您的目标是黑客攻击，那么这并不是特别有用。尝试从数据库中提取用户名和密码更值得。

可以安全地假设数据库中有一个包含用户名和密码的用户表。但是，如何将访问权限从产品表扩展到用户表呢？

答案是通过注入这样的代码：

-1" UNION SELECT * FROM users -- //

在哪里

‑1”强制从第一个查询返回一个空集。
UNION强制将两个数据库表（在本例中为产品和用户）合并在一起，这使您能够获取原始（产品）表中没有的信息（密码）。
SELECT * FROM users选择用户表中的所有行。
-- //序列会丢弃恶意查询后的所有内容。

当你修改 URL 以注入的代码结尾时，你会收到一条新的错误消息：

Fatal error: Uncaught mysqli_sql_exception: The used SELECT statements have a different number of columns in /var/www/html/product.php:23 Stack trace: #0 /var/www/html/product.php(23): mysqli->query('SELECT * FROM p...') #1 {main} thrown in /var/www/html/product.php on line 23

此消息表明产品表和用户表的列数不同，因此无法执行UNION指令。但是，您可以通过反复试验，逐一将列（字段名称）作为参数添加到SELECT指令中来发现列数。对用户表中字段名称的一个好猜测是密码，因此尝试一下：

# select 1 column-1" UNION SELECT password FROM users; -- //
# select 2 columns
-1" UNION SELECT password,password FROM users; -- //
# select 3 columns
-1" UNION SELECT password,password,password FROM users; -- /
# select 4 columns
-1" UNION SELECT password,password,password,password FROM users; -- //
# select 5 columns
-1" UNION SELECT password,password,password,password,password FROM users; -- //

最后一个查询成功（告诉您用户表中有五列）并且您看到用户密码：

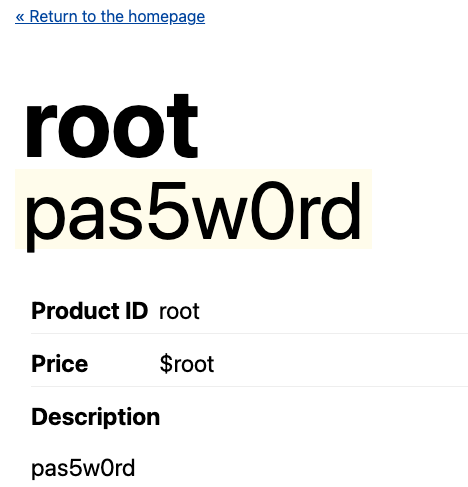

此时您不知道与该密码对应的用户名。但是知道用户表中的列数，您可以使用与之前相同类型的查询来显示该信息。假设相关字段名称是用户名。事实证明是正确的——以下查询从用户表中公开了用户名和密码。这很好——除非这个应用程序托管在你的基础设施上！

-1" UNION SELECT username,username,password,password,username FROM users where id=1 -- //

挑战3：使用 NGINX Sidecar 容器阻止某些请求

在线商店应用程序的开发人员显然需要更加注意清理用户输入（例如使用参数化查询），但作为 Kubernetes 工程师，您也可以通过阻止攻击到达应用程序来帮助防止 SQL 注入。这样一来，应用程序存在漏洞就不那么重要了。

有很多方法可以保护您的应用程序。在本实验室的其余部分，我们将重点关注两点：

在这个挑战中，你在 pod 中注入一个sidecar 容器来代理所有流量并拒绝任何 URL 中包含UNION 的请求。

首先部署 NGINX Open Source 作为 sidecar ，然后测试它是否过滤掉恶意查询。

笔记： 我们利用这项技术仅仅是为了说明目的。实际上，手动部署代理作为边车并不是最好的解决方案（稍后会详细介绍）。
在挑战 4中，我们使用 NGINX Ingress Controller 来过滤进入集群的所有流量。

将 NGINX 开源版本部署为 Sidecar

创建一个名为2-app-sidecar.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。配置的重要方面包括：

运行 NGINX Open Source 的 sidecar 容器在端口 8080 上启动。
NGINX 将所有流量转发到应用程序。
任何包含（以及其他字符串） SELECT或UNION 的请求都会被拒绝（请参阅ConfigMap部分中的第一个位置块）。
应用程序的服务首先将所有流量路由到 NGINX 容器。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: app
spec:
  selector:
    matchLabels:
      app: app
  template:
    metadata:
      labels:
        app: app
    spec:
      containers:
        - name: app
          image: f5devcentral/microservicesmarch:1.0.3
          ports:
            - containerPort: 80
          env:
            - name: MYSQL_USER
              value: dan
            - name: MYSQL_PASSWORD
              value: dan
            - name: MYSQL_DATABASE
              value: sqlitraining
            - name: DATABASE_HOSTNAME
              value: db.default.svc.cluster.local
        - name: proxy # <-- sidecar
          image: "nginx"
          ports:
            - containerPort: 8080
          volumeMounts:
            - mountPath: /etc/nginx
              name: nginx-config
      volumes:
        - name: nginx-config
          configMap:
            name: sidecar
---
apiVersion: v1
kind: Service
metadata:
  name: app
spec:
  ports:
    - port: 80
      targetPort: 8080 # <-- the traffic is routed to the proxy
      nodePort: 30001
  selector:
    app: app
  type: NodePort
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: sidecar
data:
  nginx.conf: |-
    events {}
    http {
      server {
        listen 8080 default_server;
        listen [::]:8080 default_server;

        location ~* "(\'|\")(.*)(drop|insert|md5|select|union)" {
            deny all;
        }

        location / {
            proxy_pass http://localhost:80/;
        }
      }
    }
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: db
spec:
  selector:
    matchLabels:
      app: db
  template:
    metadata:
      labels:
        app: db
    spec:
      containers:
        - name: db
          image: mariadb:10.3.32-focal
          ports:
            - containerPort: 3306
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: root
            - name: MYSQL_USER
              value: dan
            - name: MYSQL_PASSWORD
              value: dan
            - name: MYSQL_DATABASE
              value: sqlitraining

---
apiVersion: v1
kind: Service
metadata:
  name: db
spec:
  ports:
    - port: 3306
      targetPort: 3306
  selector:
    app: db

部署 Sidecar：

$ kubectl apply -f 2-app-sidecar.yaml deployment.apps/app configured
service/app configured
configmap/sidecar created
deployment.apps/db unchanged
service/db unchanged

将 Sidecar 作为过滤器进行测试

通过返回应用程序并再次尝试 SQL 注入来测试 Sidecar 是否正在过滤流量。 NGINX 在请求到达应用程序之前阻止了它！

-1" UNION SELECT username,username,password,password,username FROM users where id=1 -- //

挑战4：配置 NGINX Ingress Controller 来过滤请求

像挑战 3中那样保护你的应用程序是一种有趣的教育体验，但我们不建议将其用于生产，因为：

这不是一个完整的安全解决方案。
它不可扩展（您无法轻松地将此保护应用于多个应用程序）。
更新它很复杂并且效率低下。

一个更好的解决方案是使用 NGINX Ingress Controller 将相同的保护扩展到所有应用程序！入口控制器可用于集中各种安全功能，从阻止像 Web应用防火墙 (WAF) 这样的请求到身份验证和授权。

在这个挑战中，您将部署 NGINX Ingress Controller ，配置流量路由，并验证过滤器是否阻止了 SQL 注入。

部署 NGINX Ingress 控制器 

安装 NGINX Ingress Controller 最快的方法是使用Helm 。  

将 NGINX 存储库添加到 Helm： 

$ helm repo add nginx-stable https://helm.nginx.com/stable

下载并安装基于 NGINX 开源的NGINX Ingress Controller ，由 F5 NGINX 维护。注意enableSnippets=true参数：snippets 用于配置 NGINX 以阻止 SQL 注入。最后一行输出确认安装成功。

$ helm install main nginx-stable/nginx-ingress \ --set controller.watchIngressWithoutClass=true
--set controller.service.type=NodePort \
--set controller.service.httpPort.nodePort=30005 \
--set controller.enableSnippets=true
NAME: main 
LAST DEPLOYED: Day Mon DD hh:mm:ss YYYY 
NAMESPACE: default 
STATUS: deployed 
REVISION: 1 
TEST SUITE: None 
NOTES: The NGINX Ingress Controller has been installed.

确认 NGINX Ingress Controller pod 已部署，如STATUS列中的Running值所示。 

$ kubectl get pods   NAME                                READY   STATUS  ...
main-nginx-ingress-779b74bb8b-mtdkr 1/1     Running ...

      ... RESTARTS   AGE
      ... 0          18s

将流量路由到您的应用

创建一个名为3-ingress.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。它定义了将流量路由到应用程序所需的 Ingress 清单（这次不是通过 sidecar 代理）。 请注意注释：块中的代码片段用于定制 NGINX Ingress Controller 配置，其位置块与挑战 3 中的 ConfigMap 定义相同：它拒绝任何包含（以及其他字符串） SELECT或UNION 的请求。

apiVersion: v1 kind: Service
metadata:
  name: app-without-sidecar
spec:
  ports:
    - port: 80
      targetPort: 80
  selector:
    app: app
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: entry
  annotations:
    nginx.org/server-snippets: |
      location ~* "(\'|\")(.*)(drop|insert|md5|select|union)" {
          deny all;
      }
spec:
  ingressClassName: nginx
  rules:
    - host: "example.com"
      http:
        paths:
          - backend:
              service:
                name: app-without-sidecar
                port:
                  number: 80
            path: /
            pathType: Prefix

部署 Ingress 资源：

$ kubectl apply -f 3-ingress.yaml service/app-without-sidecar created
ingress.networking.k8s.io/entry created

验证过滤器运行情况

启动一次性BusyBox容器，以使用正确的主机名向 NGINX Ingress Controller pod 发出请求。

$ kubectl run -ti --rm=true busybox --image=busybox$ wget --header="Host: example.com" -qO- main-nginx-ingress
<!DOCTYPE html>
<html lang="en">

<head>
# ...

尝试 SQL 注入。这403禁止状态代码确认 NGINX 阻止了攻击！

$ wget --header="Host: example.com" -qO- 'main-nginx-ingress/product/-1"%20UNION%20SELECT%20username,username,password,password,username%20FROM%20users%20where%2 0id=1%20--%20//'
wget: server returned error: HTTP/1.1 403 Forbidden

下一步

Kubernetes 默认是不安全的。 Ingress 控制器可以缓解 SQL 注入（以及许多其他）漏洞。但请记住，您刚刚使用 NGINX Ingress Controller 实现的类似 WAF 的功能并不能替代实际的 WAF，也不能替代安全架构应用程序。精明的黑客只需对代码进行一些小的修改就可以使UNION黑客程序发挥作用。有关该主题的更多信息，请参阅渗透测试人员的 SQL 注入 (SQLi) 指南。

也就是说，Ingress 控制器仍然是集中管理大部分安全性的强大工具，从而提高效率和安全性，包括集中式身份验证和授权用例（mTLS、单点登录）以及像F5 NGINX App Protect WAF这样的强大 WAF。

您的应用程序和架构的复杂性可能需要更细粒度的控制。如果您的组织需要零信任和端到端加密，请考虑使用始终免费的F5 NGINX 服务网格等服务网格来控制 Kubernetes 集群中服务之间的通信（东西向流量）。我们在第 4 单元“高级 Kubernetes 部署策略”中探索服务网格。

有关获取和部署 NGINX 开源的详细信息，请访问nginx.org 。

要尝试基于 NGINX Plus 和 NGINX App Protect 的 NGINX Ingress Controller，请立即开始30 天免费试用或联系我们讨论您的用例。 

要尝试基于 NGINX 开源的 NGINX Ingress Controller，请参阅我们的 GitHub 存储库中的NGINX Ingress Controller 发布或从DockerHub下载预构建的容器。 

阅读有关 F5 NGINX 的更多博客文章 ›

“这篇博文可能引用了不再可用和/或不再支持的产品。有关 F5 NGINX 产品和解决方案的最新信息，请探索我们的NGINX 产品系列。 NGINX 现在是 F5 的一部分。所有之前的 NGINX.com 链接都将重定向至 F5.com 上的类似 NGINX 内容。”

推荐搜索

NGINX 教程：保护 Kubernetes 应用免受 SQL 注入

实验室和教程概述

挑战1：部署集群和易受攻击的应用程序

创建 Minikube 集群

安装有漏洞的应用程序

挑战2：破解应用程序

漏洞 1

漏洞2

挑战3：使用 NGINX Sidecar 容器阻止某些请求

将 NGINX 开源版本部署为 Sidecar

将 Sidecar 作为过滤器进行测试

挑战4：配置 NGINX Ingress Controller 来过滤请求

部署 NGINX Ingress 控制器

将流量路由到您的应用

验证过滤器运行情况

下一步

交付并保障每一款应用

NGINX 教程： 保护 Kubernetes 应用免受 SQL 注入

实验室和教程概述

挑战1： 部署集群和易受攻击的应用程序

创建 Minikube 集群

安装有漏洞的应用程序

挑战2： 破解应用程序

漏洞 1

漏洞2

挑战3： 使用 NGINX Sidecar 容器阻止某些请求

将 NGINX 开源版本部署为 Sidecar

将 Sidecar 作为过滤器进行测试

挑战4： 配置 NGINX Ingress Controller 来过滤请求

部署 NGINX Ingress 控制器

将流量路由到您的应用

验证过滤器运行情况

下一步

交付并保障每一款应用

联系

NGINX 教程：保护 Kubernetes 应用免受 SQL 注入

挑战1：部署集群和易受攻击的应用程序

挑战2：破解应用程序

挑战3：使用 NGINX Sidecar 容器阻止某些请求

挑战4：配置 NGINX Ingress Controller 来过滤请求

部署 NGINX Ingress 控制器 
