NGINX 教程： 通过自动扩展减少 Kubernetes 延迟

本教程是将2022 年 3 月微服务中的概念付诸实践的四个教程之一： Kubernetes 网络：

• 使用自动缩放减少 Kubernetes 延迟（本博文）
• 使用速率限制保护 Kubernetes API
• 保护 Kubernetes 应用免受 SQL 注入
• 通过 Canary 部署提高正常运行时间和弹性

是否想要有关使用 NGINX 实现更多 Kubernetes 网络用例的详细指导？ 下载我们的免费电子书《使用 NGINX 管理 Kubernetes 流量》： 实用指南。

您的组织在 Kubernetes 中构建了一个应用程序，现在它越来越流行！ 您的访客数量从每天只有几个增加到每天数百个（有时甚至数千个）。 但有一个问题......增加的流量遇到了瓶颈，导致客户出现延迟和超时。 如果您不能改善体验，人们将停止使用该应用程序。

您——勇敢的 Kubernetes 工程师——有一个解决方案。 您部署一个 Ingress 控制器来路由流量并设置自动扩展策略，以便 Ingress 控制器 pod 的数量能够立即扩展和收缩以匹配流量波动。 现在，您的 Ingress 控制器 pod 可以无缝处理流量激增 - “再见，延迟！” - 并在流量减少时缩小规模以节省资源 - “你好，节省成本！” 你真棒。

实验室和教程概述

本博客是2022 年 3 月微服务第 1 单元实验室的配套文章——为高流量网站构建 Kubernetes 集群，演示了如何使用 NGINX Ingress Controller 来公开应用程序，然后根据高流量自动扩展 Ingress 控制器 pod。

要运行本教程，您需要一台具有以下配置的机器：

• 2 个或更多 CPU
• 2 GB 可用内存
• 20 GB 可用磁盘空间
• 互联网连接
• 容器或虚拟机管理器，例如 Docker、Hyperkit、Hyper‑V、KVM、Parallels、Podman、VirtualBox 或 VMware Fusion/Workstation
• minikube安装
• 安装Helm
• 允许您启动浏览器窗口的配置。 如果不可能的话，您需要弄清楚如何通过浏览器获取相关服务。

为了充分利用实验室和教程，我们建议您在开始之前：

• 观看现场直播的概念概述

• 查看背景博客

• 观看实验室的20 分钟视频摘要：

本教程使用了以下技术：

• NGINX Ingress Controller （基于NGINX开源）
• 舵
• 科达
• 刺槐
• 迷你库
• 豆荚信息
• 普罗米修斯

每个挑战的说明都包括用于配置应用程序的 YAML 文件的完整文本。 您也可以从我们的GitHub repo复制文本。 每个 YAML 文件的文本都附带有 GitHub 链接。

本教程包括四个挑战：

1. 在 Kubernetes 集群上配置一个简单的应用程序
2. 使用 NGINX Ingress Controller 将流量路由到应用程序
3. 生成和监控流量
4. 自动缩放 NGINX 入口控制器

挑战1： 在 Kubernetes 集群上配置一个简单的应用程序

在本次挑战中，您将创建一个 minikube 集群并安装 Podinfo作为示例应用程序。

创建 Minikube 集群

创建一个minikube集群。 几秒钟后，会出现一条消息确认部署成功。

$ minikube start 🏄 完成！kubectl 现在配置为默认使用“minikube”集群和“default”命名空间

安装 Podinfo 应用程序

Podinfo是一个“用 Go 制作的 Web应用，展示了在 Kubernetes 中运行微服务的最佳实践”。 由于其占用空间较小，我们将其用作示例应用程序。

1. 使用您选择的文本编辑器，创建一个名为1-deployment.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。 它定义了具有单个副本和服务的部署。

   api版本：apps/v1 种类： 部署
   元数据：
   名称：podinfo
   规格：
   选择器：
   匹配标签：
   应用程序：podinfo
   模板：
   元数据：
   标签：
   应用程序：podinfo
   规格：
   容器：
   -名称：podinfo
   图像：stefanprodan / podinfo
   端口：
   -容器端口： 9898
   ---
   api版本：v1
   种类： 服务
   元数据：
   名称：podinfo
   规格：
   端口：
   - 端口： 80
   目标端口： 9898
   节点端口： 30001
   选择器：
   应用程序：podinfo
   类型： 负载均衡器


2. 部署应用程序：

   $ kubectl apply -f 1-deployment.yaml deploy.apps/podinfo 创建 service/podinfo


3. 确认 Podinfo pod 已部署，如STATUS列中的值Running所示。

   $ kubectl get pods名称就绪状态重新启动年龄 podinfo-5d76864686-rd2s5 1/1 运行 0 3m38s

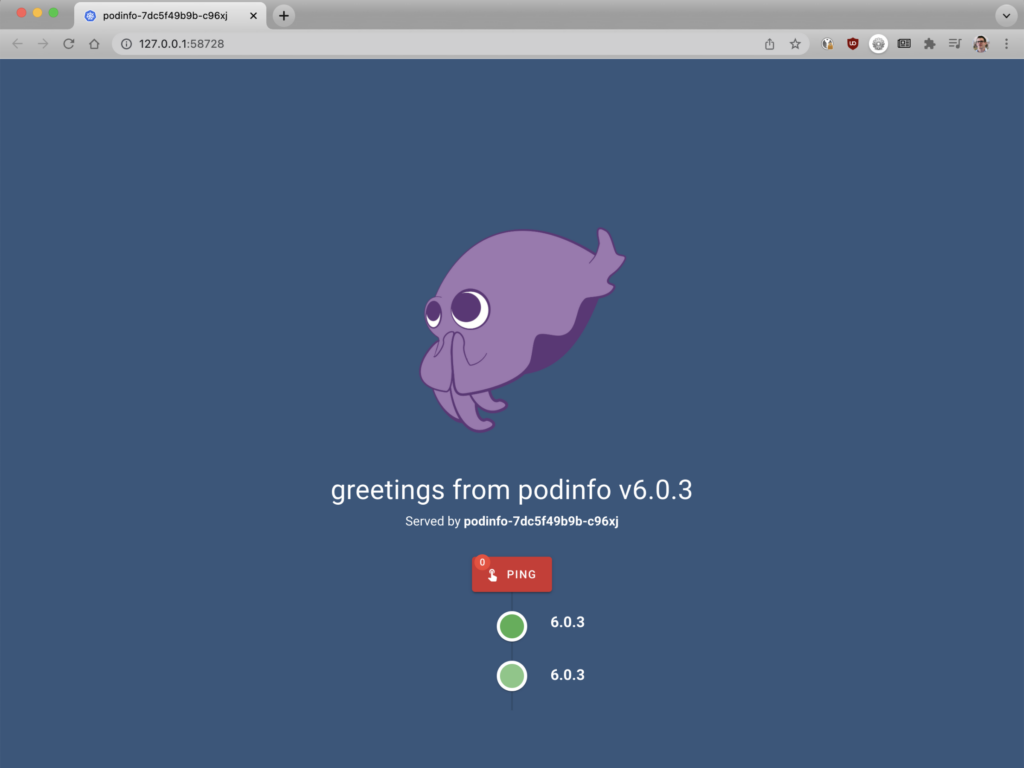

4. 在浏览器中打开 Podinfo。 podinfo 页面的问候语表明 Podinfo 正在运行。

   $ minikube 服务 podinfo




挑战2： 使用 NGINX Ingress Controller 将流量路由到应用程序

在这个挑战中，您将部署 NGINX Ingress Controller并将其配置为将流量路由到 Podinfo 应用程序。

部署 NGINX Ingress 控制器

安装 NGINX Ingress Controller 最快的方法是使用Helm 。

1. 将 NGINX 存储库添加到 Helm：

   $ helm repo 添加 nginx-stable https://helm.nginx.com/stable


2. 下载并安装基于 NGINX 开源的NGINX Ingress Controller ，由 F5 NGINX 维护。输出的最后一行确认安装成功。

   $ helm install main nginx-stable/nginx-ingress \ --set controller.watchIngressWithoutClass=true \ --set controller.service.type=NodePort \ --set controller.service.httpPort.nodePort=30005名称：main 最后部署： 2022 年 3 月 15 日星期二 09:49:17 命名空间：默认状态：已部署修订： 1 测试套件： 无 注意： NGINX Ingress Controller 已安装。


3. 确认 NGINX Ingress Controller pod 已部署，如STATUS列中的Running值所示（为了便于阅读，输出分布在两行）。

   $ kubectl get pods名称 就绪状态... main-nginx-ingress-779b74bb8b-mtdkr 1/1 正在运行... podinfo-5d76864686-fjncl 1/1 正在运行... ... 重新开始年龄... 0 18 秒... 0 2分36秒


将流量路由到您的应用

1. 使用您选择的文本编辑器，创建一个名为2-ingress.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。 它定义了将流量路由到 Podinfo 所需的 Ingress 清单。

   api版本：networking.k8s.io/v1 种类： 入口
   元数据：
   名称：podinfo
   规范：
   入口类名称：nginx
   规则：
   -主机：“example.com”
   http：
   路径：
   -后端：
   服务：
   名称：podinfo
   端口：
   编号： 80
   路径： /
   路径类型： 前缀


2. 部署 Ingress 资源：

   $ kubectl apply -f 2-ingress.yaml ingress.networking.k8s.io/podinfo 创建


挑战3： 生成和监控流量

在本次挑战中，您将观察 NGINX Ingress Controller 在不同流量负载下的性能。 作为准备步骤，列出 NGINX Ingress Controller 提供的指标、部署 Prometheus并安装 Locust 。 然后，您可以使用 Locust模拟流量激增并跟踪对 Prometheus 中性能的影响。

正如您已经发现的，Ingress 控制器是一个常规的 Kubernetes pod，它将反向代理（在我们的例子中是 NGINX）与一些代码捆绑在一起以便与 Kubernetes 集成。 如果您的应用程序接收大量流量，您可能需要增加 NGINX Ingress Controller pod 副本的数量，以避免 NGINX Ingress Controller 不堪重负时造成的延迟。

列出可用指标

要知道何时以及扩展多少，您需要有关 NGINX Ingress Controller 性能的准确信息。 在本教程中，用于确定何时扩展的 NGINX 指标是活动连接数 ( nginx_connections_active )。 在这里，您可以验证您的 NGINX Ingress Controller 是否跟踪该指标。

NGINX Ingress Controller公开多个指标： 我们在本教程中使用基于 NGINX 开源模型的 8 个指标和基于 NGINX Plus模型的 80 多个指标。

1. 获取 NGINX Ingress Controller pod 的 IP 地址，以便查询其指标列表。 该地址出现在IP字段中，如下所示172.17.0.4。 （为了易读，省略了RESTARTS和AGE列，并将输出分布在两行。）

   $ kubectl get pods -o wide NAME READY STATUS...main-nginx-ingress-779b74bb8b-6hdwx 1/1 正在运行...podinfo-5d76864686-nl8ws 1/1 正在运行...... IP 节点指定节点就绪门...172.17.0.4 minikube <无> <无> ... 172.17.0.3 minikube <无> <无>


2. 在 Kubernetes 集群内的主机上创建一个带有 shell 的临时BusyBox pod：

   $ kubectl run -ti --rm=true busybox --image=busybox如果您没有看到命令提示符，请尝试按 Enter。/#


3. 列出 NGINX Ingress Controller 生成的指标，并验证它是否包含nginx_connections_active 。 为了 <IP 地址> 替换步骤 1 中的值。

   /# wget -qO- <IP 地址>:9113/指标


4. 退出shell 返回 Kubernetes 服务器。

   /＃出口


部署 Prometheus

现在您知道 NGINX Ingress Controller 跟踪nginx_connections_active指标，您需要一个工具来收集（“抓取”）这些指标 – 本教程使用Prometheus 。

至于 NGINX Ingress Controller， Helm是安装 Prometheus 最快的方法。

1. 将 Prometheus 存储库添加到 Helm：

   $ helm repo 添加 prometheus-community https://prometheus-community.github.io/helm-charts


2. 下载并安装 Prometheus：

   $ helm install prometheus prometheus-community/prometheus \ --设置服务器.服务.类型=NodePort --设置服务器.服务.nodePort=30010


3. 验证安装，通常需要 60 秒才能完成。 在下面的示例输出中，验证命令在helm install命令之后仅运行了几秒钟，因此我们看到安装正在进行中，并且某些 Prometheus pod 的STATUS字段报告了ContainerCreating 。 当所有 Pod 的状态均为Running 时，安装完成。 （为了易读，输出分为两行。）

   $ kubectl 获取 Pod名称已就绪...main-nginx-ingress-779b74bb8b-mtdkr 1/1...podinfo-5d76864686-fjncl 1/1...prometheus-alertmanager-d6d94cf4b-85ww5 0/2...prometheus-kube-state-metrics-7cd8f95cb-86hhs 0/1...prometheus-node-exporter-gqxfz 1/1...prometheus-pushgateway-56745d8d8b-qnwcb 0/1...prometheus-server-b78c9449f-kwhzp 0/2... 状态重新开始年龄... 正在运行 0 3分23秒 ... 正在运行 0 5分41秒 ... 容器创建 0 7 秒 ... 正在运行 0 7 秒... 正在运行 0 7 秒... 容器创建 0 7 秒 ... 容器创建 0 7 秒


4. 打开 Prometheus。 在 minikube 环境中，运行以下命令，它将在您的默认浏览器中打开 Prometheus 仪表板。

   $ minikube 服务 prometheus 服务器

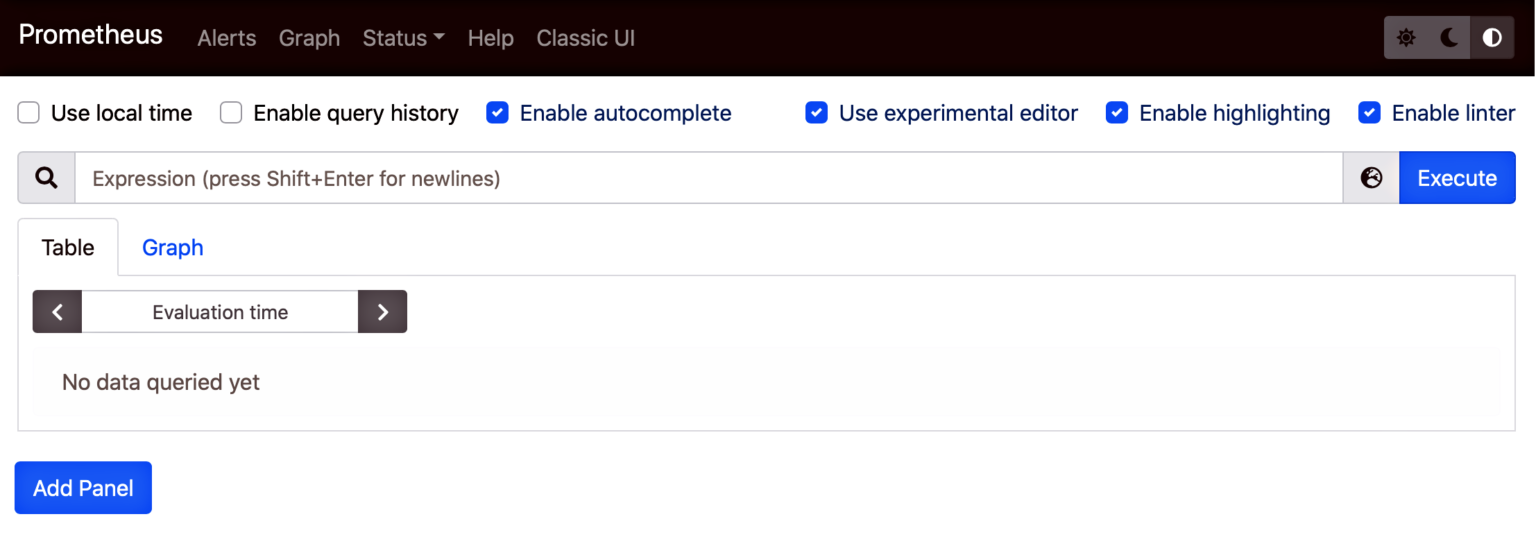

   如下页面确认服务器正在运行。



5. 在搜索栏中输入nginx_ingress_nginx_connections_active以查看活动连接指标的当前值。 您会看到一个活动连接，这是有道理的，因为您已经部署了一个 NGINX Ingress Controller pod。

安装 Locust

在下一部分中，您将使用开源负载测试工具Locust来模拟流量激增，以便您可以在 Prometheus 中观察 NGINX Ingress Controller 的性能。 在这里部署 Locust。

1. 使用您选择的文本编辑器，创建一个名为3-locust.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。 Deployment 和 Service 对象定义了 Locust pod。 ConfigMap 对象定义了一个名为locustfile.py的脚本，该脚本生成要发送到 pod 的请求，并带有正确的标头。

   api版本：v1
   种类： ConfigMap
   元数据：
   名称：locust-script
   数据：
   locustfile.py：|-
   来自 locust 导入 HttpUser、task、between

   类 QuickstartUser（HttpUser）：
   wait_time = between（0.7, 1.3）

   @task
   def hello_world（self）：
   self.client.get（“/”，headers={“Host”：“example.com”}）
   ---
   apiVersion：apps/v1
   种类： 部署
   元数据：
   名称：locust
   规格：
   选择器：
   匹配标签：
   应用程序：locust
   模板：
   元数据：
   标签：
   应用程序：locust
   规格：
   容器：
   -名称：locust
   图像：locustio/locust
   端口：
   -容器端口： 8089
   volumeMounts:
   -mountPath:/home/locust
   名称:locust-script
   volumes:
   -名称:locust-script
   configMap:
   名称:locust-script
   ---
   apiVersion:v1
   种类: 服务
   元数据：
   名称： locust
   规格：
   端口：
   - 端口： 8089
   目标端口： 8089
   节点端口： 30015
   选择器：
   应用程序： locust
   类型： 负载均衡器


2. 部署 Locust：

   $ kubectl apply -f 3-locust.yaml configmap/locust-script 创建deployment.apps/locust 创建service/locust


模拟流量激增并观察对性能的影响

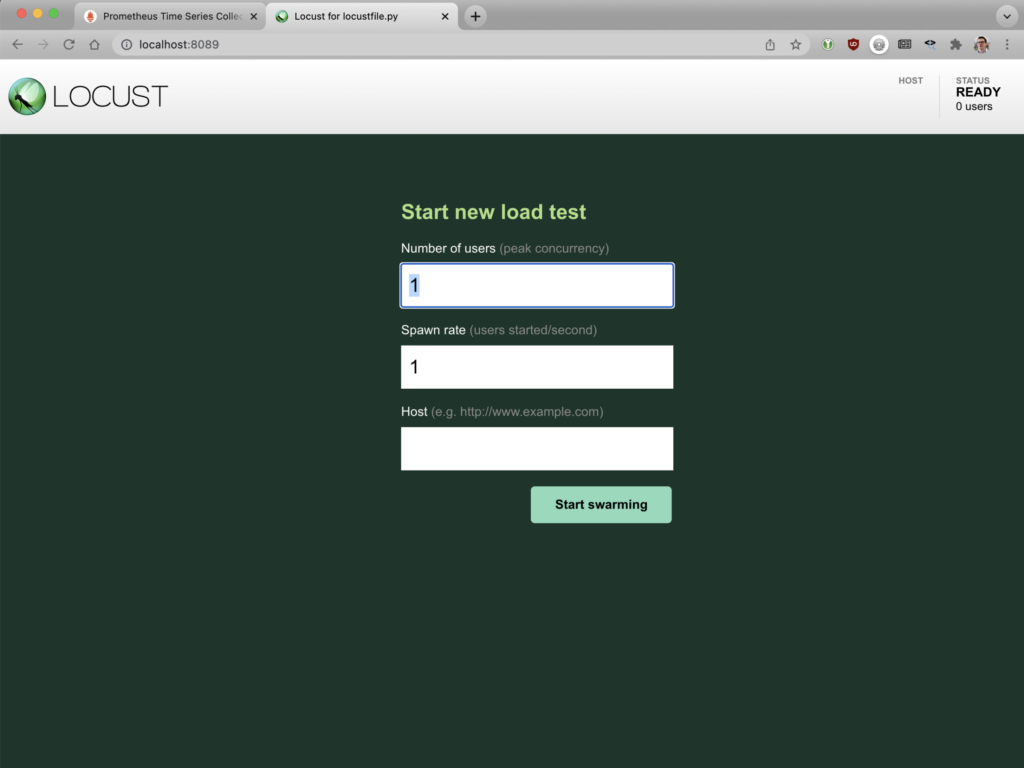

1. 在浏览器中打开 Locust。

   $ minikube 服务蝗虫




2. 在字段中输入以下值：

   • 用户数量– 1000
   • 生成率— 10
   • 主机– http://main-nginx-ingress

3. 单击“开始群集”按钮将流量发送到 Podinfo 应用程序。

4. 返回 Prometheus 仪表板，查看 NGINX Ingress Controller 如何响应。 您可能必须对nginx_ingress_nginx_connections_active执行新查询才能看到任何变化。

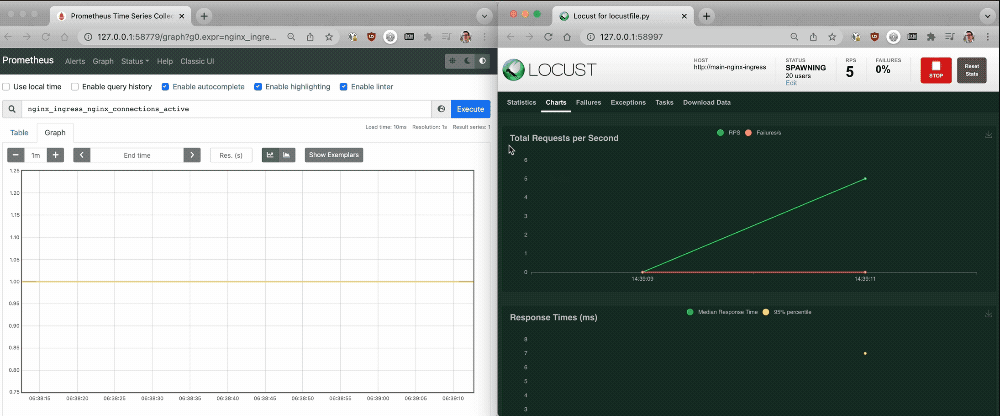

   如下面的屏幕输出所示，由于建立了大量连接，单个 NGINX Ingress Controller pod 难以在无延迟的情况下处理增加的流量。 Prometheus 图表显示，每个 NGINX Ingress Controller pod 大约 100 个活跃连接是延迟峰值的临界点。 您可以使用此信息来确定何时需要扩大 NGINX Ingress Controller pod 的数量以避免增加延迟。



挑战4： 自动缩放 NGINX 入口控制器

在最后的挑战中，您将构建一个随着流量增加而自动扩展资源的配置。 本教程使用 KEDA 进行自动缩放，因此首先安装它并创建一个定义何时以及如何进行缩放的策略。 与挑战 3 一样，然后使用 Locust模拟流量激增，并使用 Prometheus 观察启用自动缩放时的 NGINX Ingress Controller 性能。

安装 KEDA

KEDA是一个 Kubernetes 事件驱动的自动扩缩器，它集成了一个指标服务器（为 Kubernetes 存储和转换指标的组件），并且可以直接从 Prometheus（以及其他工具）使用指标。 它使用这些指标创建一个水平 Pod 自动扩缩器(HPA)，桥接 Prometheus 收集的指标，并将它们提供给 Kubernetes。

与 NGINX Ingress Controller 和 Prometheus 一样，本教程使用 Helm 安装 KEDA。

1. 将 KEDA 添加到 Helm 存储库：

   $ helm repo add kedacore https://kedacore.github.io/charts “kedacore”已添加到您的存储库


2. 安装 KEDA：

   $ helm install keda kedacore/keda名称：keda 命名空间：默认 状态：已部署 修订： 1 测试套件： 没有任何


3. 验证 KEDA 是否作为两个 pod 运行。 （为了易读， NAME列中的某些值被缩短了。 此外，省略了RESTARTS列；该值为0适用于所有 Pod。)

   $ kubectl get pods NAME READY STATUS AGE keda-operator-8644dcdb79-492x5 1/1 运行 59 秒 keda-operator-metrics-apiserver-66d...  1/1 运行 59 秒locust-77c699c94d-dvb5n 1/1 运行 8m59 秒 main-nginx-ingress-779b74bb8b-v7ggw 1/1 运行 48 分钟 podinfo-5d76864686-c98rb 1/1 运行 50 分钟 prometheus-alertmanager-d6d94cf4b-8...  2/2 运行 37 分钟 prometheus-kube-state-metrics-7cd8f…  1/1 运行 37 分钟 prometheus-node-exporter-j4qf4 1/1 运行 37 分钟 prometheus-pushgateway-56745d8d8b-9n4nl 1/1 运行 37 分钟 prometheus-server-b78c9449f-6ktn9 2/2 运行 37 分钟


创建自动扩展策略

现在使用 KEDA ScaledObject自定义资源定义 (CRD) 来定义决定 NGINX Ingress Controller 如何扩展的参数。 以下配置：

• 根据 Prometheus 收集的nginx_connections_active指标值触发自动扩缩
• 当现有 Pod 达到 100 个活跃连接时，部署一个新 Pod
• 自动将 NGINX Ingress Controller Pod 从单个 Pod 扩缩至最多 20 个 Pod

执行以下步骤：

1. 使用您选择的文本编辑器，创建一个名为4-scaled-object.yaml的 YAML 文件，其中包含以下内容（或从 GitHub 复制）。 它定义了一个 KEDA ScaledObject 。

   api版本：keda.sh/v1alpha1 种类： ScaledObject
   元数据：
   名称：nginx-scale
   规格：
   scaleTargetRef：
   种类： 部署
   名称：main-nginx-ingress
   minReplicaCount： 1
   最大副本数： 20
   冷却时间： 30
   轮询间隔： 1
   触发器：
   - 类型：prometheus
   元数据：
   服务器地址：http://prometheus-server
   指标名称：nginx_connections_active_keda
   查询：|
   总和（avg_over_time（nginx_ingress_nginx_connections_active{app="main-nginx-ingress"}[1m]））
   阈值： “100”


2. 部署ScaledObject ：

   $ kubectl apply -f 4-scaled-object.yaml scaledobject.keda.sh/nginx-scale 创建


模拟流量激增并观察自动扩展对性能的影响

为了真正测试自动扩缩的有效性，与挑战 3 相比，您将连接数量增加一倍。

1. 在浏览器中返回 Locust 服务器。 在字段中输入以下值，然后单击“开始群集”按钮：

   • 用户数量– 2000
   • 生成率— 10
   • 主机– http://main-nginx-ingress

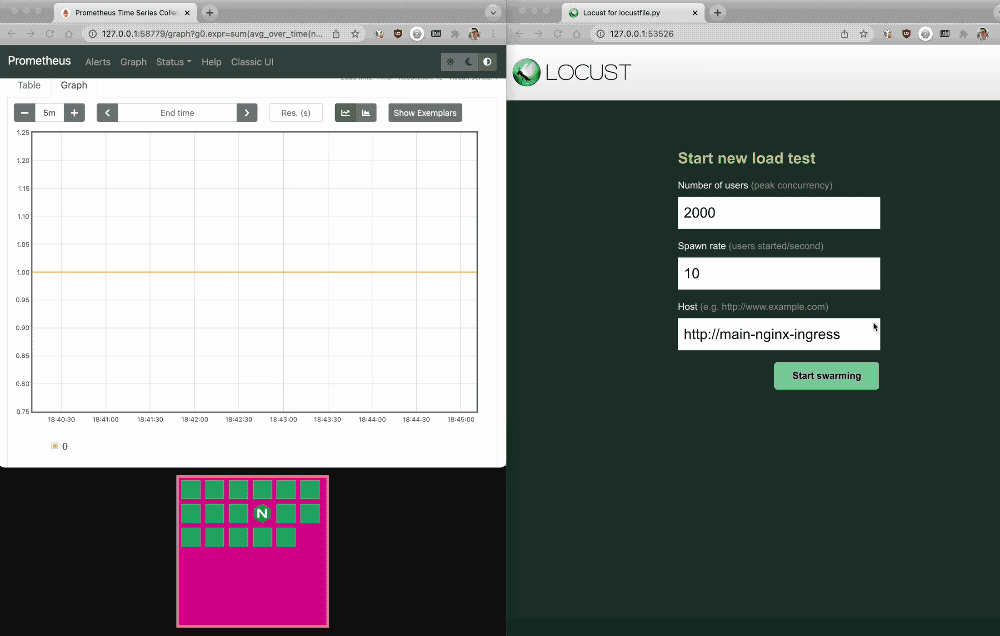

2. 返回 Prometheus 和 Locust 仪表板。 Prometheus 图表下方的粉色框描述了 NGINX Ingress Controller pod 的扩大和缩小的数量。



3. 切换回您的终端并手动检查 KEDA HPA。 输出中的REPLICAS字段显示当前部署的 pod 副本数。 （为了易读，输出分为两行。）

   $ kubectl 获取 hpa名称引用... keda-hpa-nginx-scale 部署/main-nginx-ingress... ... 目标 MINPODS MAXPODS 复制品年龄... 101500米/100（平均）1 20 10 2分45秒


下一步

当您仅根据活动连接数进行自动扩展时，可能会存在潜在的限制。 如果（即使经过扩展）NGINX Ingress Controller 过于繁忙而不得不断开连接，则自动扩展器会看到较少的活动连接，将其解释为请求已减少，并减少副本数量。 这可能会使性能变差，但利用多种指标可以确保这种情况不会发生。 例如， nginxplus_connections_dropped （可由基于 NGINX Plus 的 NGINX Ingress Controller 提供）会跟踪那些丢失的客户端连接。

要尝试使用 NGINX Ingress Controller 与 NGINX Plus 和 NGINX App Protect，请立即开始30 天免费试用或联系我们讨论您的用例。

要使用 NGINX 开源尝试 NGINX Ingress Controller，您可以获取发布源代码，或从DockerHub下载预构建的容器。
